Pläne zeichnen

Das bringt's

Die großen Vorteile.

In echten Maßen

Wand ziehen, Länge eintippen, Enter. Einen Raum legst du über seine Innenmaße an, Türen, Tore und Fenster setzt du direkt in die Wand, ein Klick in den Raum setzt die Maßkette – sie wandert mit, wenn du etwas verschiebst. Wer CAD kennt, findet Hilfslinien, Achsraster, Versatz, Trimmen, Koordinaten-Eingabe und eine Befehlszeile.

Stall als Bauteile statt Striche

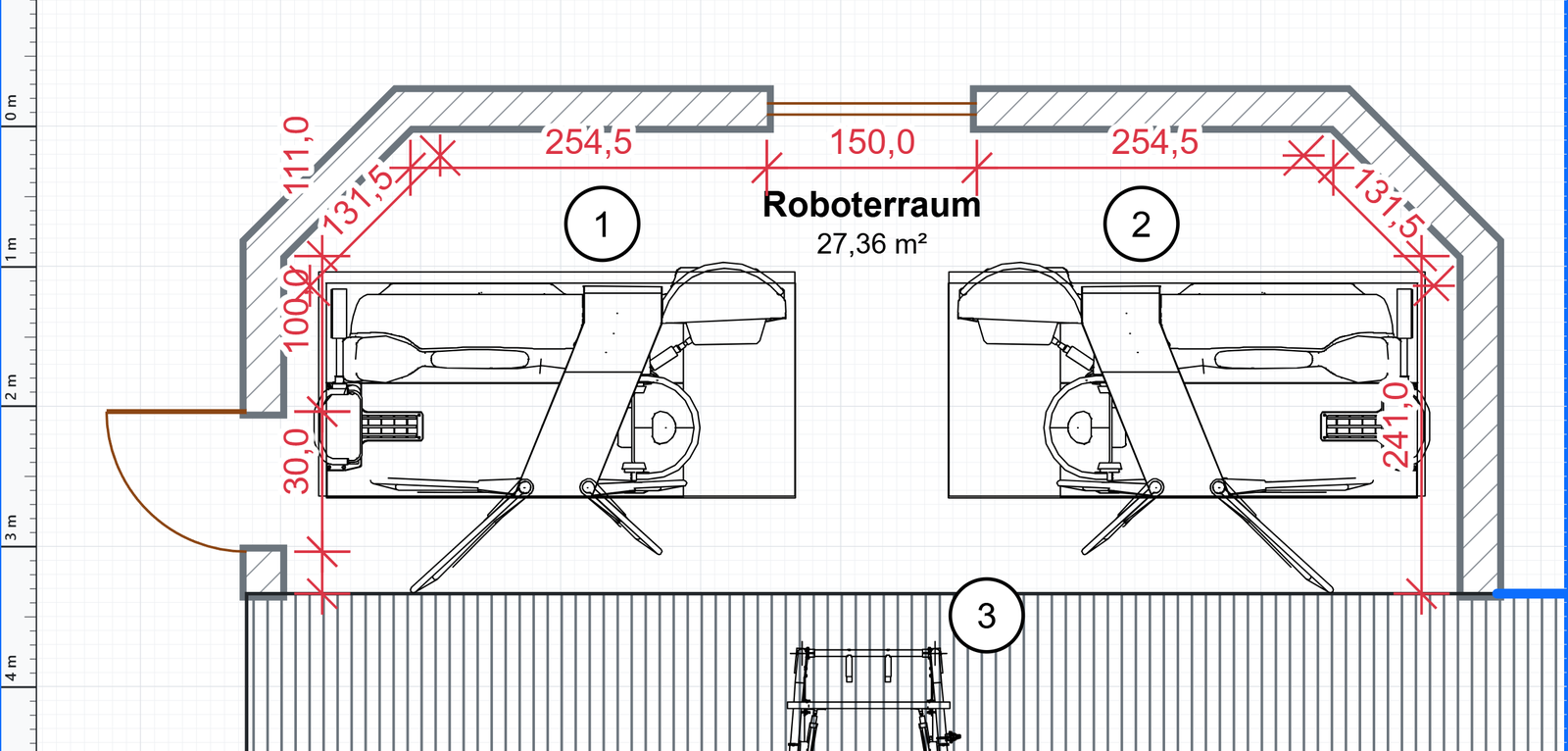

Liegeboxenreihe, Fressgitter, Gänge, Melkstand und Leitungen sind Bauteile mit Maßen. basst prüft die Gangbreite, legt den Spaltenboden-Verlegeplan an und zählt alles in der Einrichtungsliste – die geht als Positionen ins Angebot.

Architektenplan als Unterlage

DXF oder PDF als Linien hinterlegen – Wände und Maße rasten daran ein. „Bereinigen“ wirft Maßlinien und Kleinkram mit einem Klick raus, „Wände aus Unterlage“ macht aus parallelen Linien echte Wände. Fotos und Scans gehen als Bild.

Der Kunde schaut mit

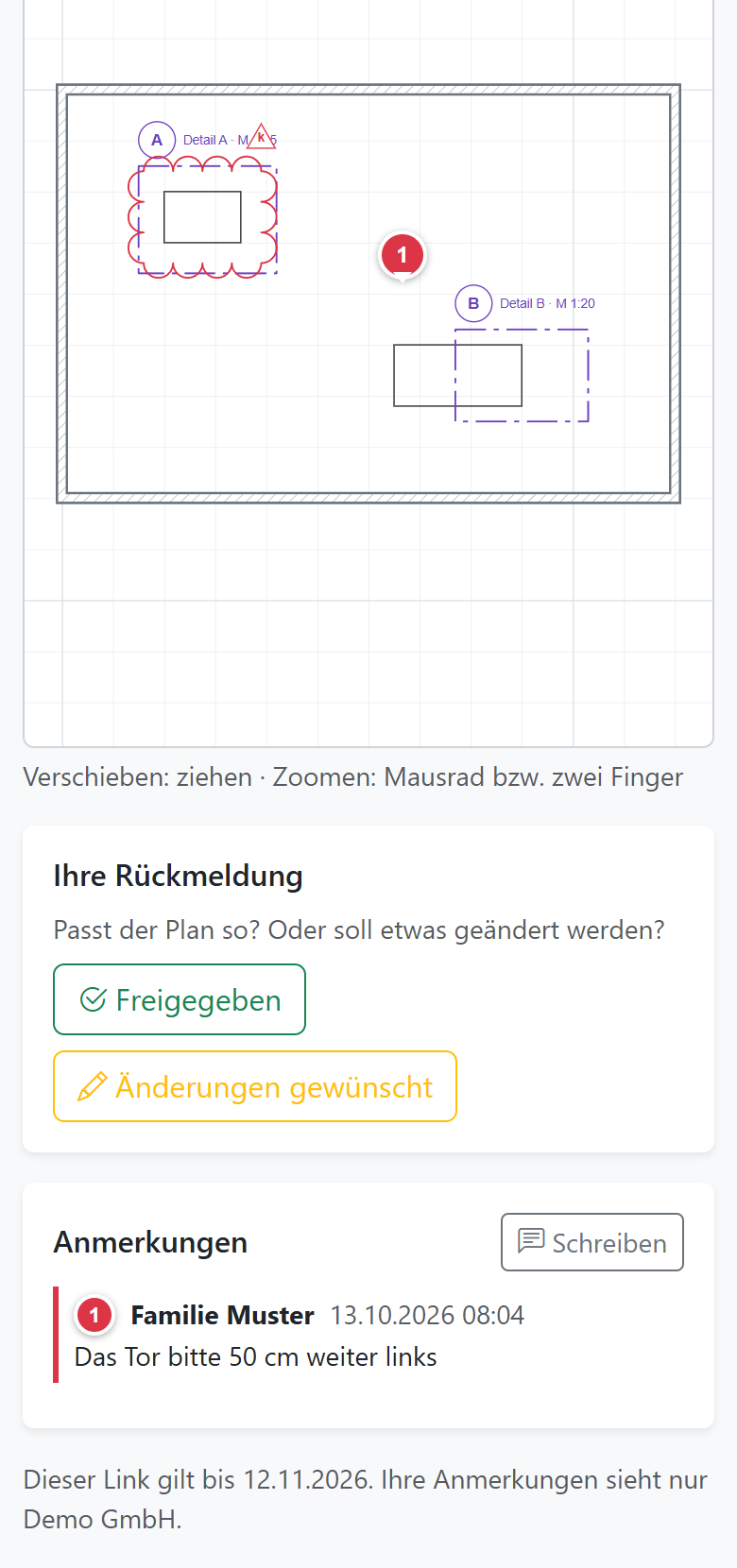

Ein Link, kein Zugang: Der Kunde sieht die Fassung am Handy oder PC, setzt Anmerkungen direkt in den Plan und klickt „Freigegeben“ oder „Änderungen gewünscht“. Du siehst die Rückmeldung im Plan, mit Revisionsindex und Fassungsvergleich bleibt nachvollziehbar, was sich geändert hat.

Freigegeben, gedruckt, im Archiv

Druck auf A4 oder A3 mit Schriftfeld, Revisionstabelle, Legende und Logo, auf Wunsch mit Layout-Blatt und Planverzeichnis. „Freigeben“ macht eine Fassung mit Nummer und PDF, mit dem Archiv-Modul landet sie auch im Archiv. Der Plan hängt am Kunden, an Projekt, Auftrag oder Angebot.

Für wen

Für Landtechnik, Zimmerei und Bauhandwerk.

Landtechnik und Stallbau

Boxenreihe setzen, Fressgitter ziehen, Gänge prüfen lassen, Melkstand oder Roboter aufstellen – und die Einrichtungsliste ins Angebot übernehmen. Die großen Melktechnik-Hersteller planen Ställe meist selbst als Dienstleistung, sonst wird mit allgemeinem CAD gezeichnet. Einen offenen Stallplaner mit Mengen und Angebot im selben Programm haben wir am Markt nicht gefunden.

Zimmerei und Holzbau

Aus dem Grundriss wird der Dachstuhl mit Sparren, Pfetten und Abbund-Details, aus dem Hallen-Assistenten die Holzhalle mit Stützen, Bindern, Pfetten und Verbänden. Holzliste und Binderplan gehen ins Angebot und in die Holzbestellung, die Statik-Vorbemessung zeigt früh, ob ein Querschnitt passt.

Bauhandwerk

Grundriss, Ansichten und Schnitte, Wohnfläche und Blattsatz für den Bauantrag – und der Bauherr gibt den Plan per Link frei. Mitarbeiter, die nur selten zeichnen, bekommen den vereinfachten Modus mit wenigen großen Werkzeugen.

In Stufen buchbar

Vom Grundriss bis zur Holzhalle.

Pläne zeichnen gibt es in zwei Stufen. Du startest mit dem Grundriss in 2D – mit CAD-Werkzeugen, Stall-Bauteilen und Kunden-Link – und schaltest 3D dazu: Dachformen und Gauben, Ansichten und Schnitte, Flächen für den Bauantrag und die Holzbau-Konstruktion für Dachstuhl und Halle. Monatlich, ohne Laufzeit.

Pläne 2D

19 € pro Monat

die Grundstufe

Wände mit Länge per Tastatur, Räume über Innenmaße, Ecken abschrägen
Türen, Tore, Fenster und Durchgänge direkt in der Wand
Maße, Maßkette mit einem Klick, Winkelmaß, Raumname mit m²
CAD-Werkzeuge: Hilfslinien, Versatz, Trimmen und Verlängern, Verrunden, Koordinaten-Eingabe, Ortho und Polar

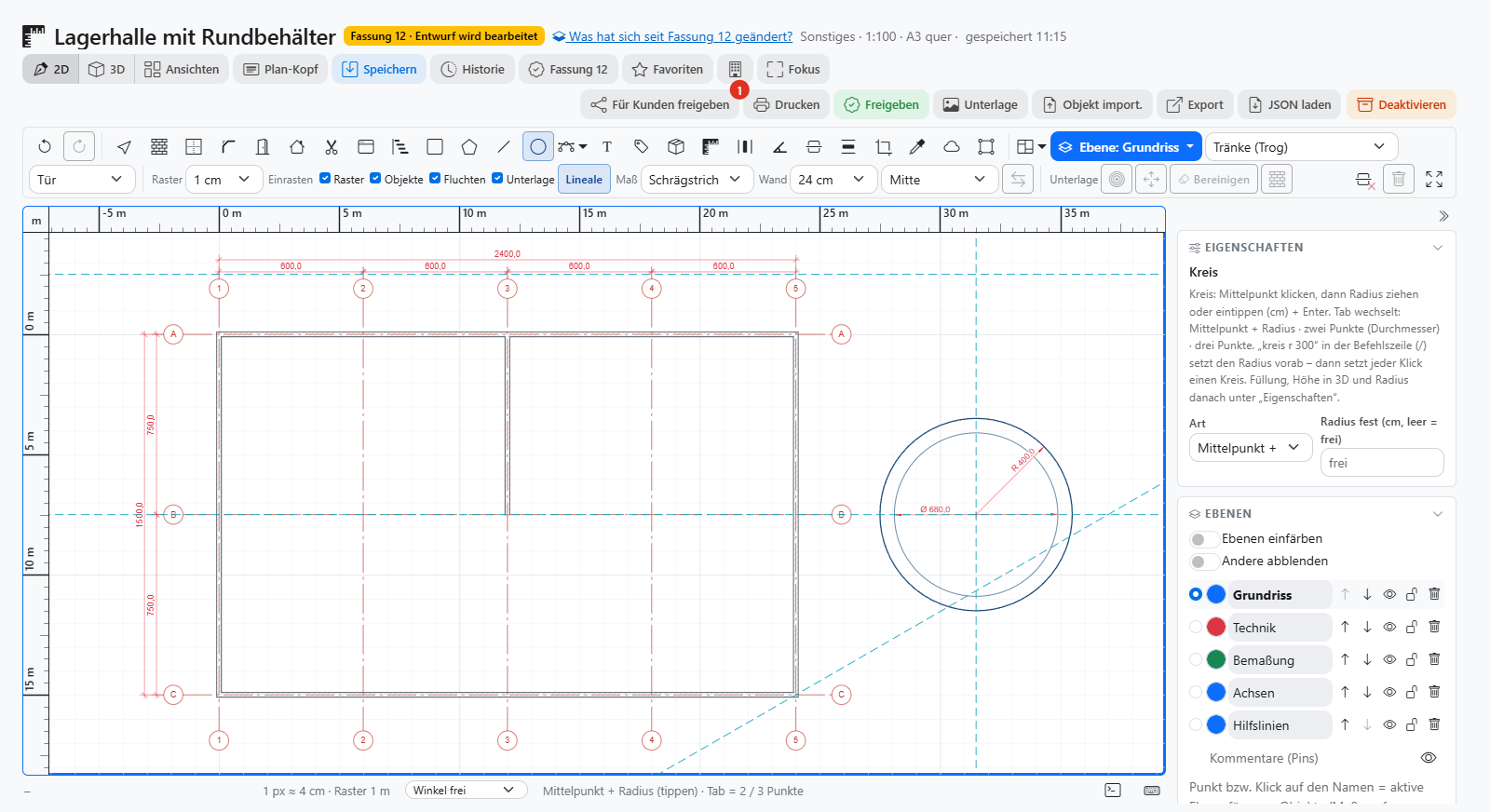

Achsraster mit Achsmaßen, Kreise, Bögen und Ellipsen, Radius-, Koordinaten- und Laufmaß, eigener Maßstil
Favoriten für häufige Bauteile, Befehlszeile und Tastenkürzel
Symbole in echter Größe, eigene Objekte per SVG, PDF, DXF oder Bild
Ebenen, Gruppen, Vervielfältigen, Spiegeln, Legende mit Positionsnummern
Treppen im Grundriss, Fenster und Türen mit Rahmen, Flügeln und Aufschlag
Haustechnik-Symbole mit eigener Ebene
Stall-Bauteile: Liegeboxenreihe, Fressgitter, Gänge mit Mindestmaß-Prüfung, Spaltenboden-Verlegeplan, Melkstand und Roboter, Leitungen
Einrichtungsliste als Blatt, CSV und Positionen fürs Angebot, die Bestellung oder die Anfrage
Architektenplan als DXF- oder PDF-Unterlage mit Einrasten und Bereinigen
Vorlagen und Kopieren fertiger Pläne
Druck A4/A3 mit Schriftfeld, Maßstab automatisch, Vektor-PDF
Freigabe mit Fassungen, Revisionsindex und Revisionstabelle, Änderungswolken
Fassungsvergleich: neu, geändert, entfernt – als Blatt zum Drucken
Kunden-Link: ansehen, Anmerkungen in den Plan setzen und freigeben – ohne Zugang
Layout-Blatt mit Detailausschnitten im eigenen Maßstab und Planverzeichnis
Einstellungen je Betrieb: Werkzeuge ein- und ausschalten, Standardwerte und Farben
Vereinfachter Modus für einzelne Mitarbeiter: wenige große Werkzeuge

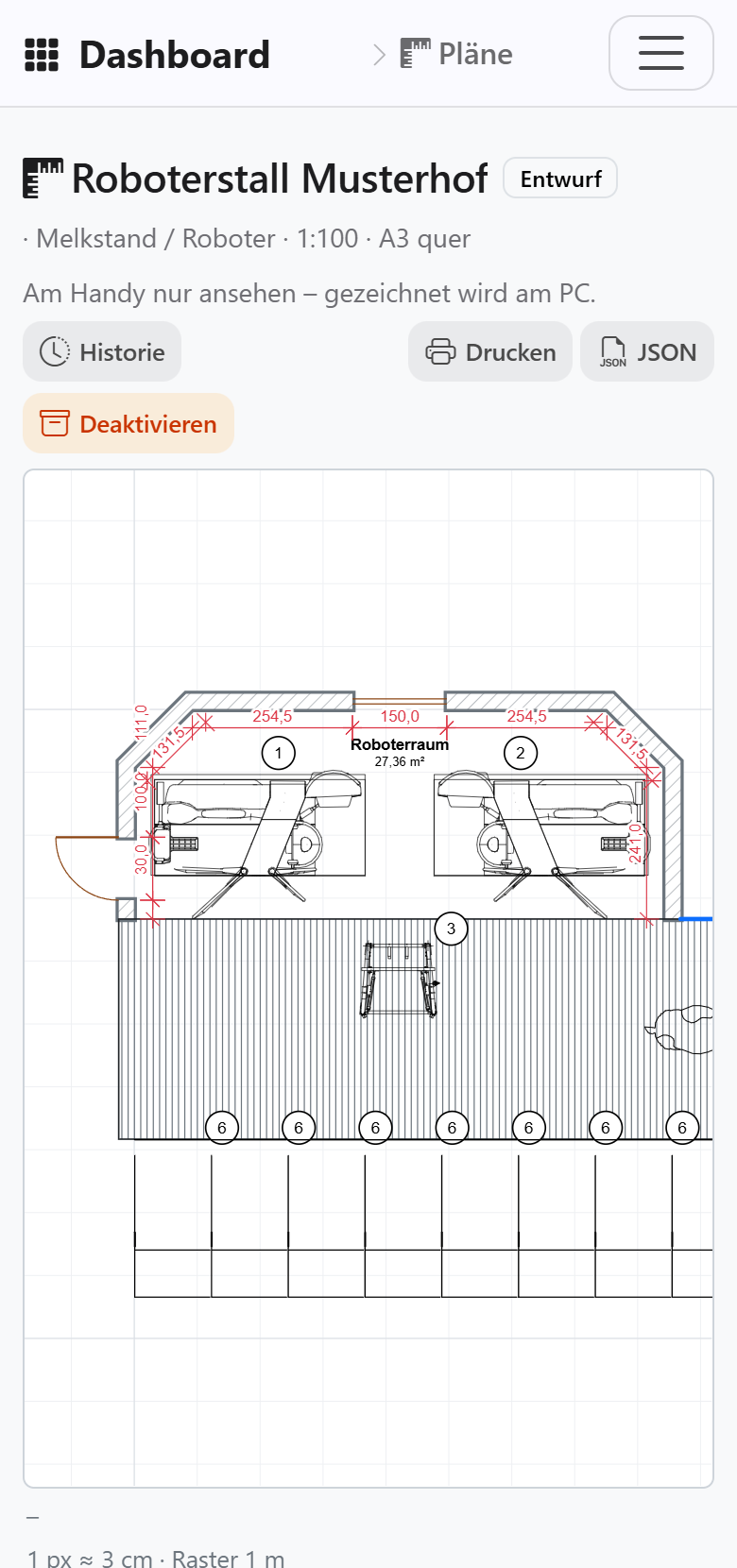

Archiv, Ansehen am Handy, Grundriss als DXF fürs CAD-Programm

Die Stall-Bauteile sind ein Baustein in Pläne 2D, ohne eigenen Aufpreis: Für Landtechnik und Stallbau sind sie schon eingeschaltet, jeder andere Betrieb schaltet sie in den Einstellungen dazu. Mindestmaße und Verlegeplan rechnen mit Richtwerten – Herstellerangaben gehen vor, die Einrichtungsliste ist eine Mengenermittlung und keine Hersteller-Stückliste. Der Kunden-Link zeigt immer die Fassung, die beim Erzeugen des Links aktuell war.

Pläne 3D

+29 € pro Monat

zusätzlich zu Pläne 2D

Geschosse mit Höhe, Wandhöhe und Deckenstärke
Brüstung und Sturz je Fenster, Tür und Tor
Dachformen: Satteldach, Pultdach, Walmdach, Krüppelwalmdach, Zeltdach und Mansarddach – mit Neigung, Überständen und Kniestock
Dachausmittlung für L-, T- und U-Grundrisse mit Grat- und Kehlsparren

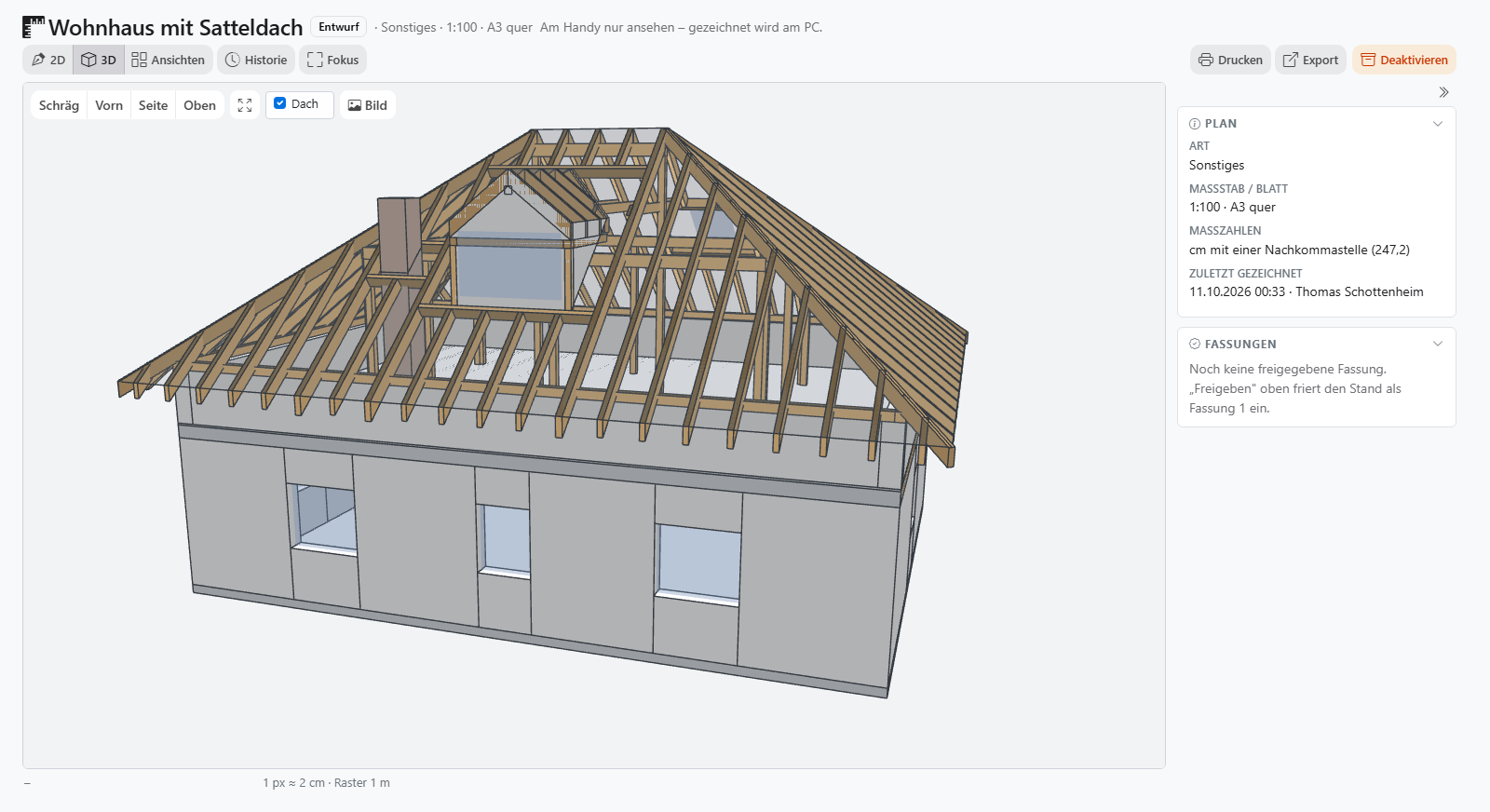

Gauben (Schlepp-, Satteldach- und Walmgaube), Dachfenster und Kamin auf der Dachfläche
Treppen mit Steigung aus der Geschosshöhe und Deckendurchbruch, in 3D und im Schnitt
Fenster- und Türliste als Blatt und CSV
Bodenplatte, Fundament und Gelände mit Hang
Wohnfläche nach WoFlV, Flächen nach DIN 277, Lageplan und Blattsatz für den Bauantrag

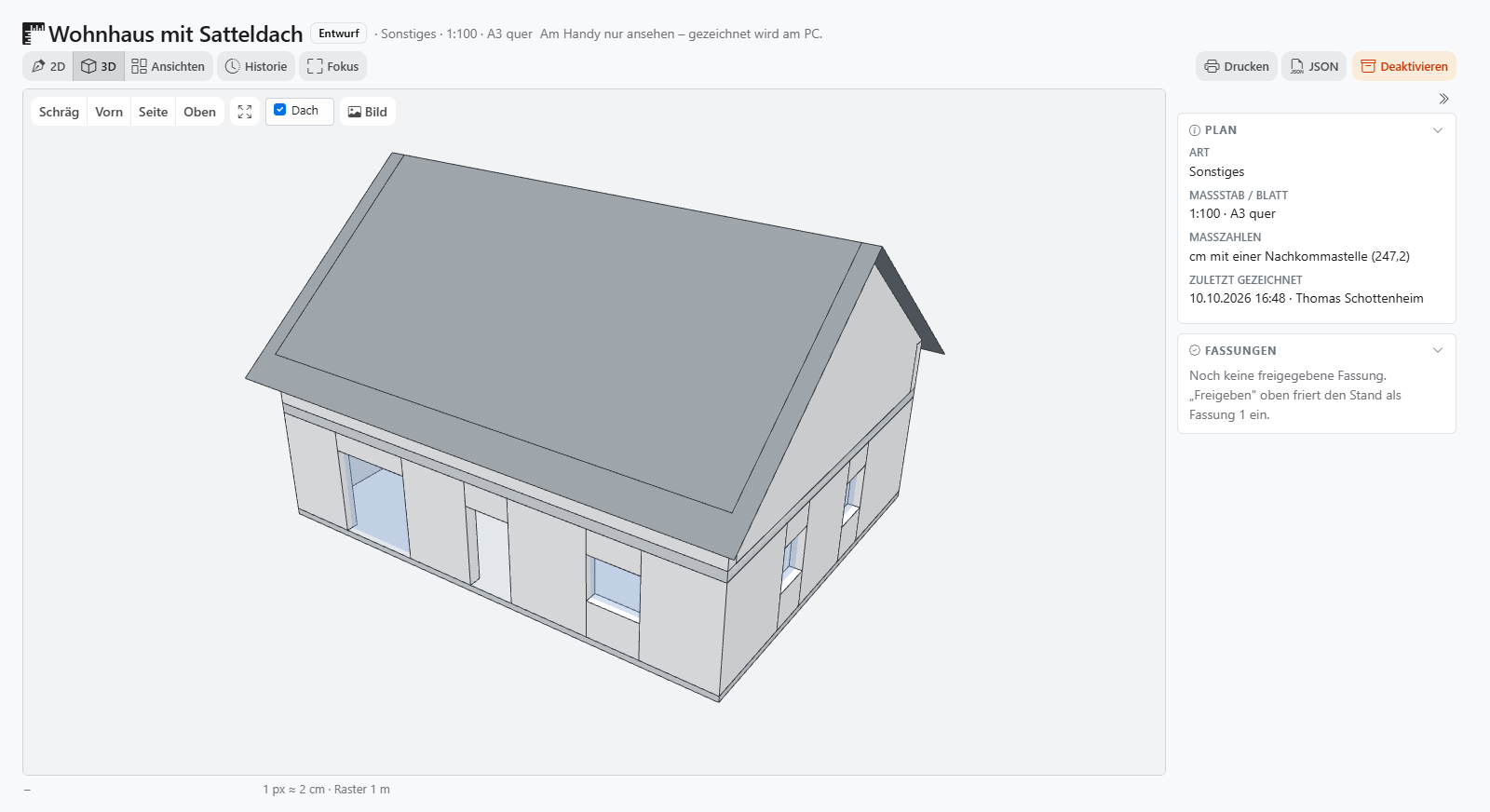

3D-Ansicht: drehen, zoomen, Geschosse und Dach ein- und ausblenden, als Bild fürs Angebot – auch für den Kunden im Kunden-Link
Ansichten Nord, Ost, Süd und West mit Höhenkoten und Dachneigung

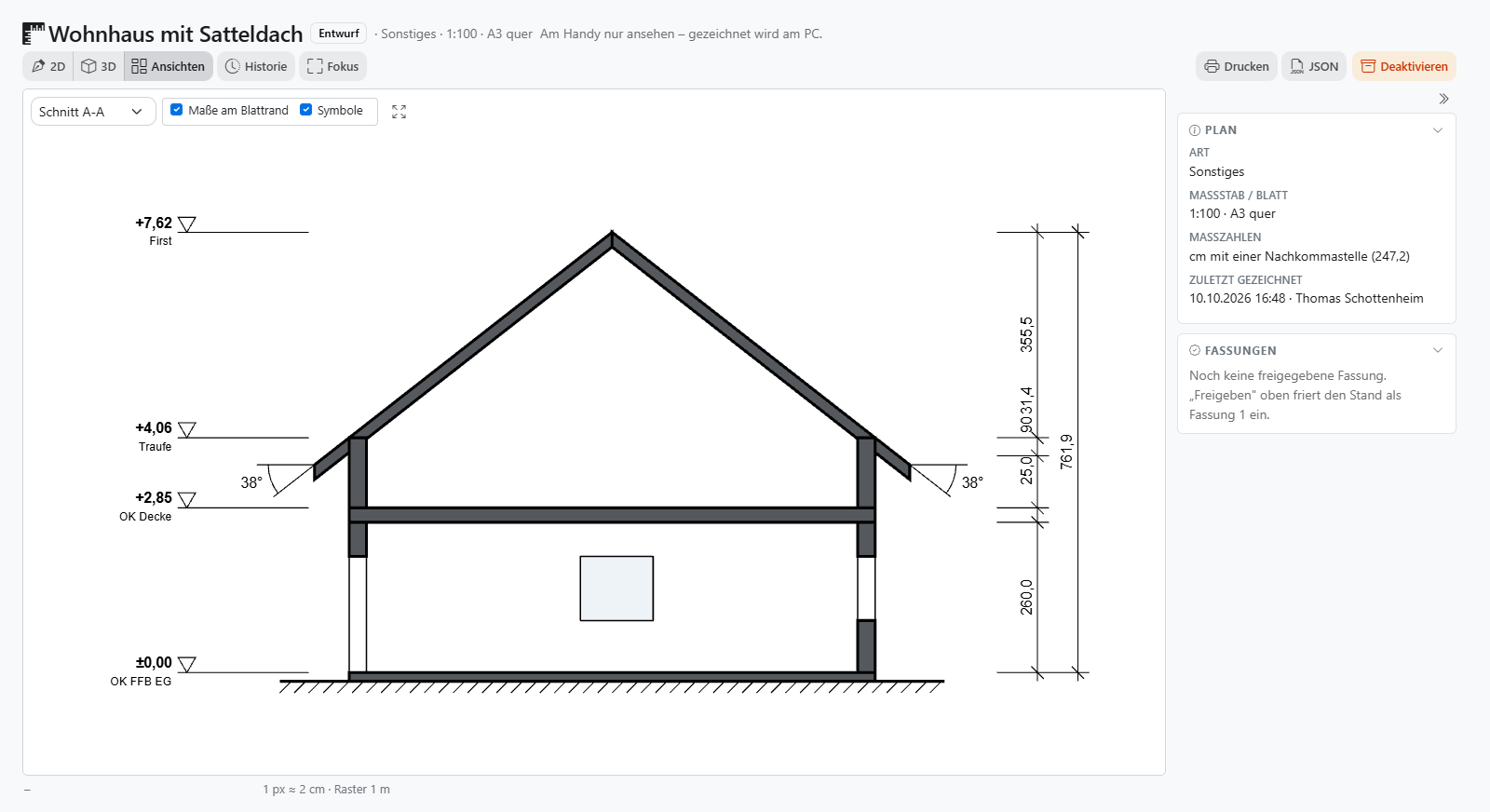

Schnitte als bemaßte Zeichnung mit Höhen-Maßkette
Mehrere Blätter im Druck und im PDF: Grundriss, Dachaufsicht, 3D, Ansichten, Schnitte
Export aller Blätter als DXF und des Gebäudes als IFC für BIM-Programme
Fenster-/Türliste und Haustechnik als Positionen in Angebot, Bestellung oder Anfrage
Holzbau-Konstruktion: Dachstuhl mit Sparren, Pfetten, Kehlbalken und Pfosten
Holzbau-Konstruktion: Balkenlage je Geschoss und Sparrenplan

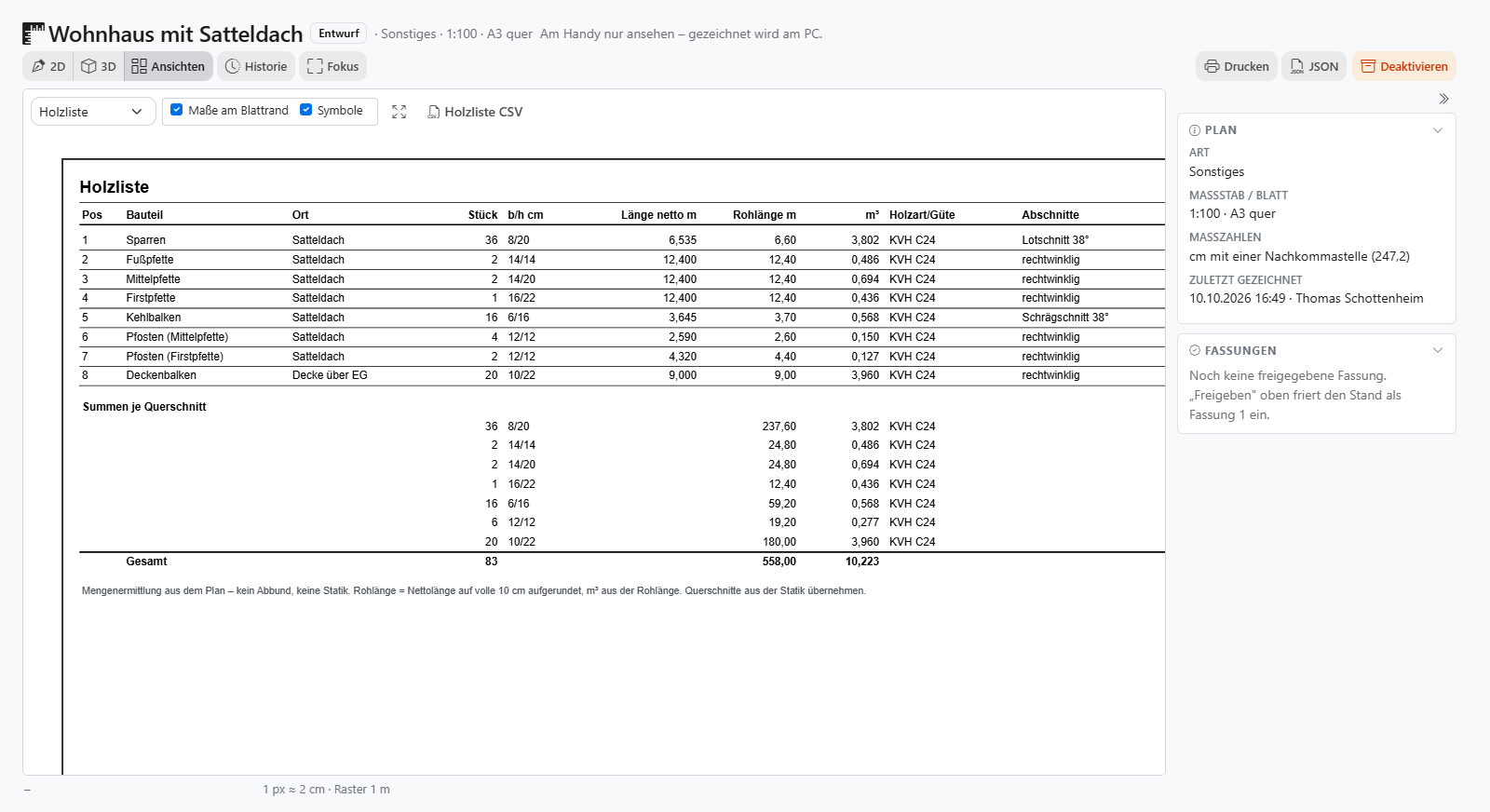

Holzbau-Konstruktion: Holzliste mit Stück, Querschnitt, Länge und m³ – als Blatt im PDF und als CSV
Holzbau-Konstruktion: Wechsel und Gaubenhölzer an Gauben, Dachfenstern und Kamin
Holzbau-Konstruktion: Abbund-Details (Kerve, Klaue, Zapfen, Aufschiebling, Pfettenstoß) und Blatt Einzelteile
Holzbau-Konstruktion: Holzliste als Positionen ins Angebot, in die Bestellung oder die Anfrage

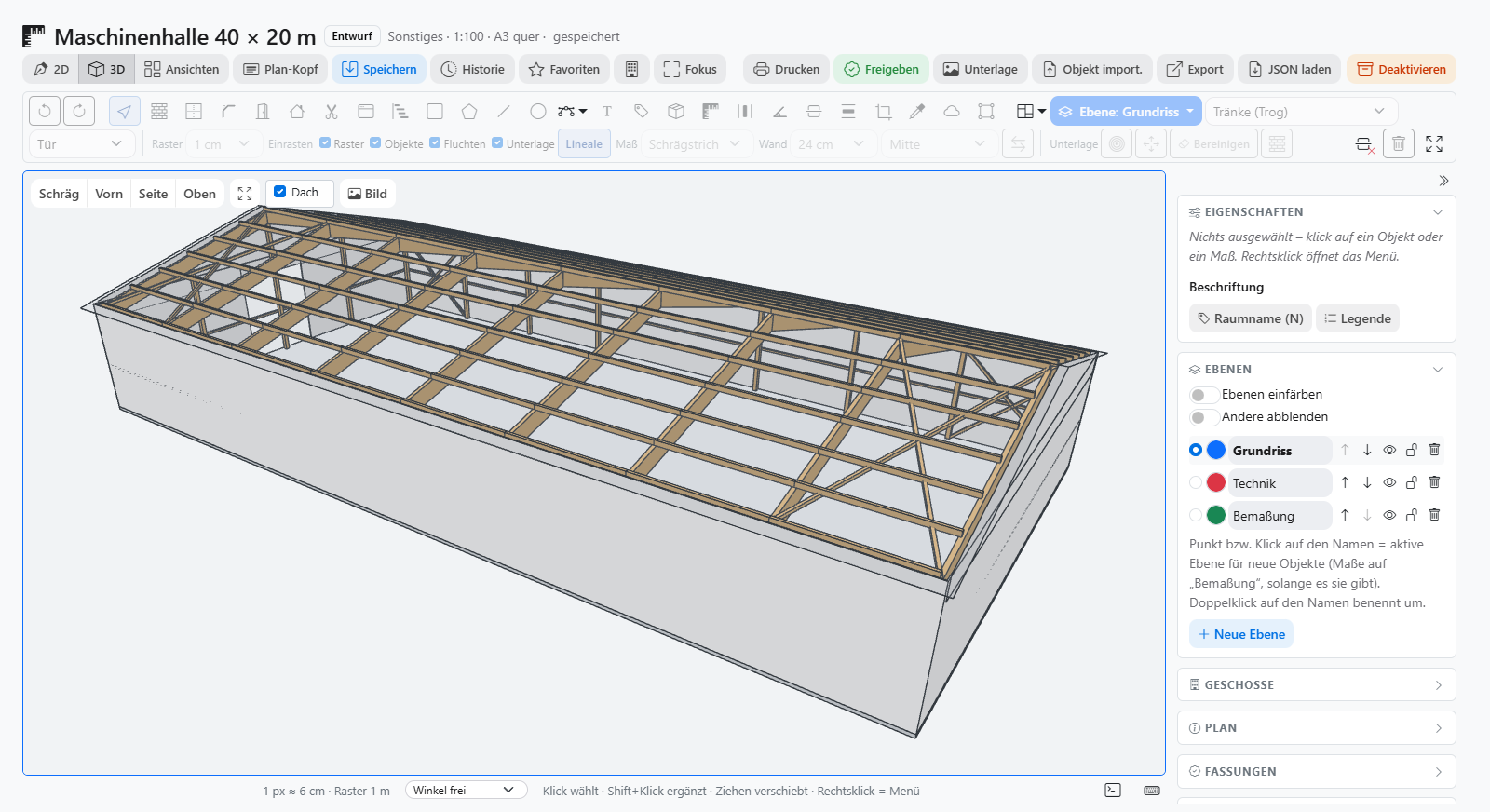

Holzbau-Konstruktion: Hallen-Assistent für Holzhallen – Achsraster, Stützen, Binder, Pfetten, Wandriegel, Verbände und Tore in fünf Schritten
Holzbau-Konstruktion: Bogendach und Sheddach für Hallen, Binderplan und Binder-Ansicht als Blatt

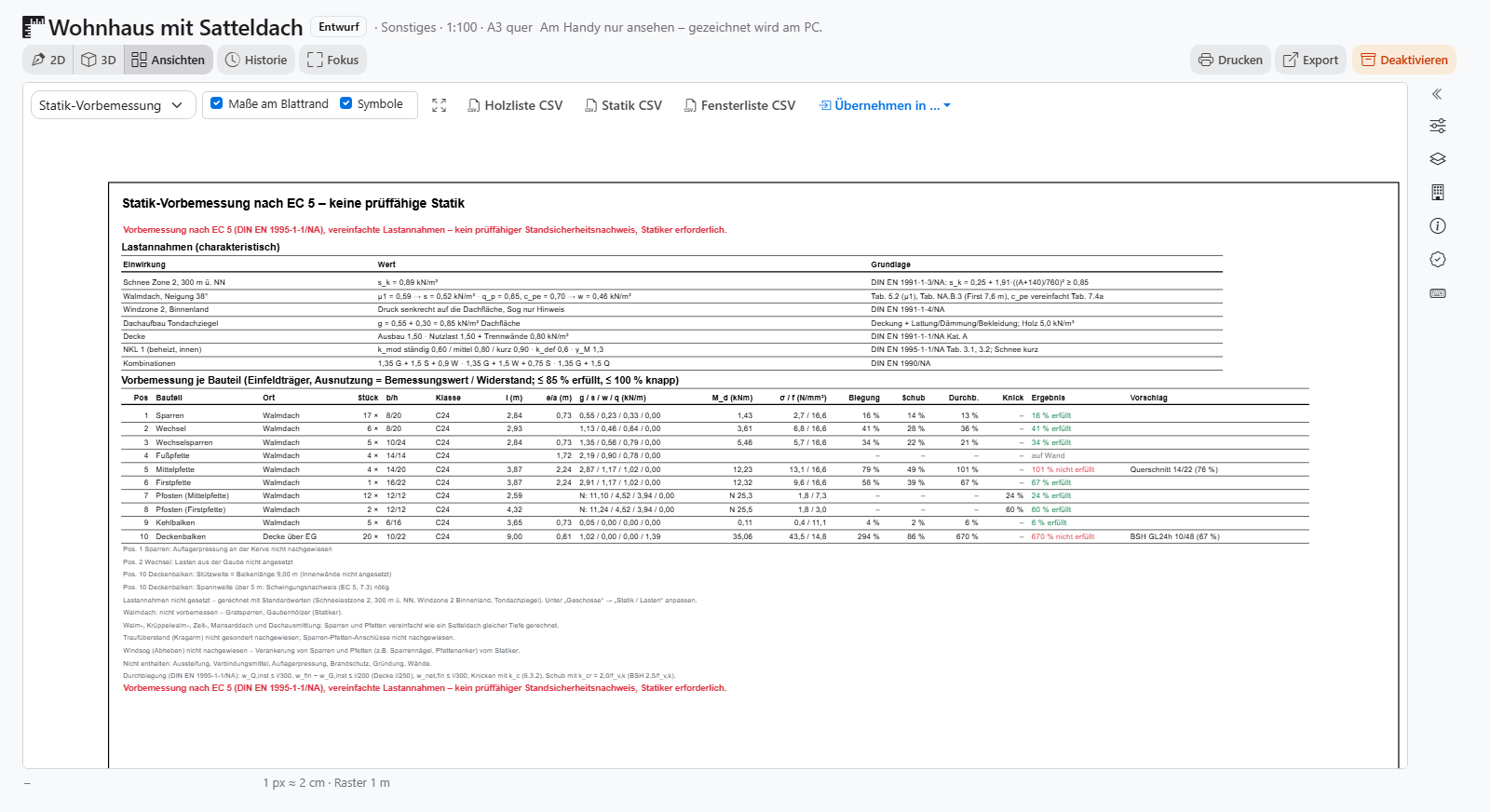

Holzbau-Konstruktion: Statik-Vorbemessung nach Eurocode 5 mit Schnee- und Windlast – kein prüffähiger Nachweis
Holzbau-Konstruktion: Export BTLx für die Abbundmaschine (experimentell)

Die Holzbau-Konstruktion ist ein Baustein in Pläne 3D, ohne eigenen Aufpreis. Welche Bausteine ab Start an sind, legt das Branchenprofil deines Betriebs fest: Für Zimmereien und Holzbau ist sie schon eingeschaltet, jeder andere Betrieb schaltet sie in den Einstellungen dazu. Die Holzliste ist eine Mengenermittlung aus dem Plan – fürs Angebot und die Holzbestellung. Die Statik-Vorbemessung zeigt früh, ob ein Querschnitt passt, ist aber kein prüffähiger Nachweis: den macht weiter der Statiker. Der Hallen-Assistent baut einschiffige Holzhallen; Binder, Verbände, Anschlüsse und Fundamente bemisst er nicht vor, Stahlbauteile erscheinen nur als Hinweis. Der BTLx-Export ist experimentell und noch mit keiner Abbundmaschine erprobt.

So sieht's aus
